薄膜分切机利用规划
homeWhite 其他 薄膜分切机利用规划
薄膜分切机利用规划

一、利用概况

薄膜分切机是一种把分歧宽度、分歧长度、分歧厚度的母卷分切成用户所需的各类规格产品的一种设备。对收放卷张力的精确节造是薄膜分切机的关键技术，要求分切卷取后的产品无皱褶、无划痕、端面整齐、卷取表表硬度适当。


二、利用需要

  • 收、放卷电机带编码器，要求变频器带PG关环运行

  • PLC输出张力给定信号，摆杆地位作张力反馈，要求变频器拥有关环张力控

  • 造职能

  • 高、低快张力恒定，快率安稳，摆杆摆动幼

  • 满足系统急剧起停，急停要求

  • 变频器内置尺度通讯职能，便于PLC监控

三、今年会jnh电气行业解决规划

1、MV600T变频器概述

MV600T是今年会jnh电气开发的张力节造专用变频器，可能自动节造输出转矩或自动调节被控牵引机的快率，从而使带（线）材上的张力维持恒定,合用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。对于收、放卷的节造，变频器内部自带卷径推算？，可能自动推算卷筒直径的变动，使得张力节造越发精确。使用MV600T变频器能够齐全代替力矩电机、直流电机、张力节造器等而独立地组成张力节造系统，相对于传统的张力节造器加变频器节造规划，使用本变频器能够使系统更简洁、降低成本、易于守护并且获得更为不变的节造成效。



2、系统规划

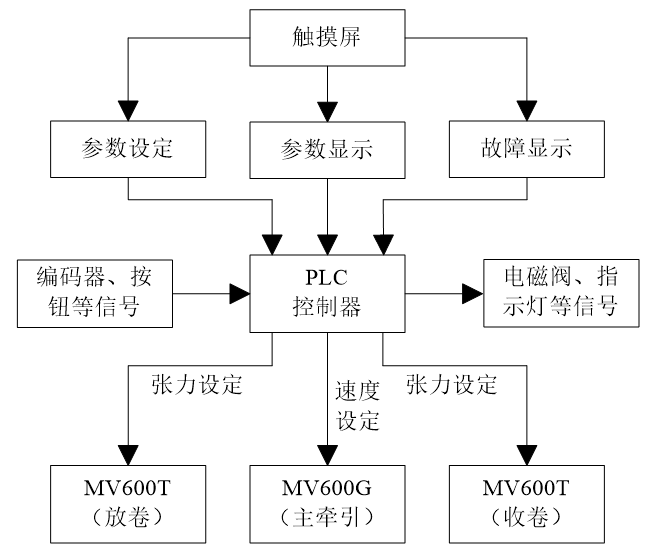

图1 系统道理图

通过触摸屏，用户能够对工作快率、运行张力、料卷直径等参数进行设置，同时能够显示设备确当前运行状态，并对当前的故障信息进行显示，以便用户作进一步处置。

PLC协调表围设备的作为，并按用户设定的工艺节造设备的运作，对变频器作张力给定和频率设定。

本系统选取MV600T张力节造专用变频器作收放卷节造，可确保设备运行过程中张力恒定、快率安稳，是整套系统的节造主题部门。

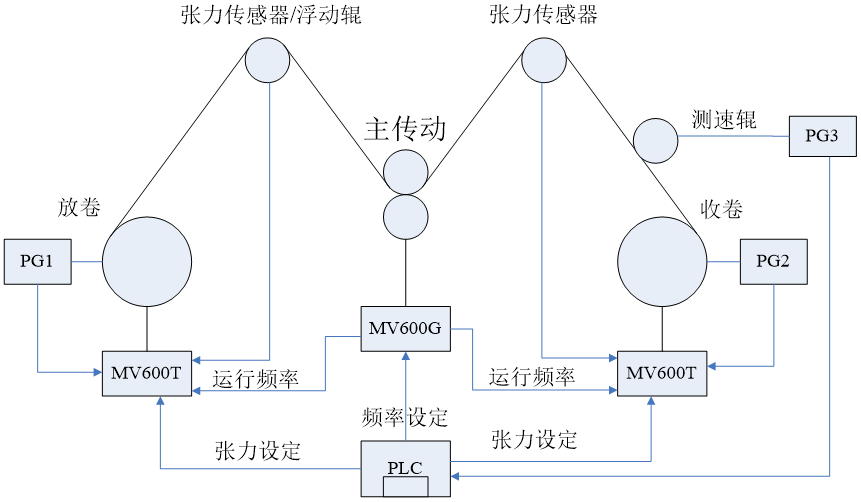

图2 张力节造示意图
